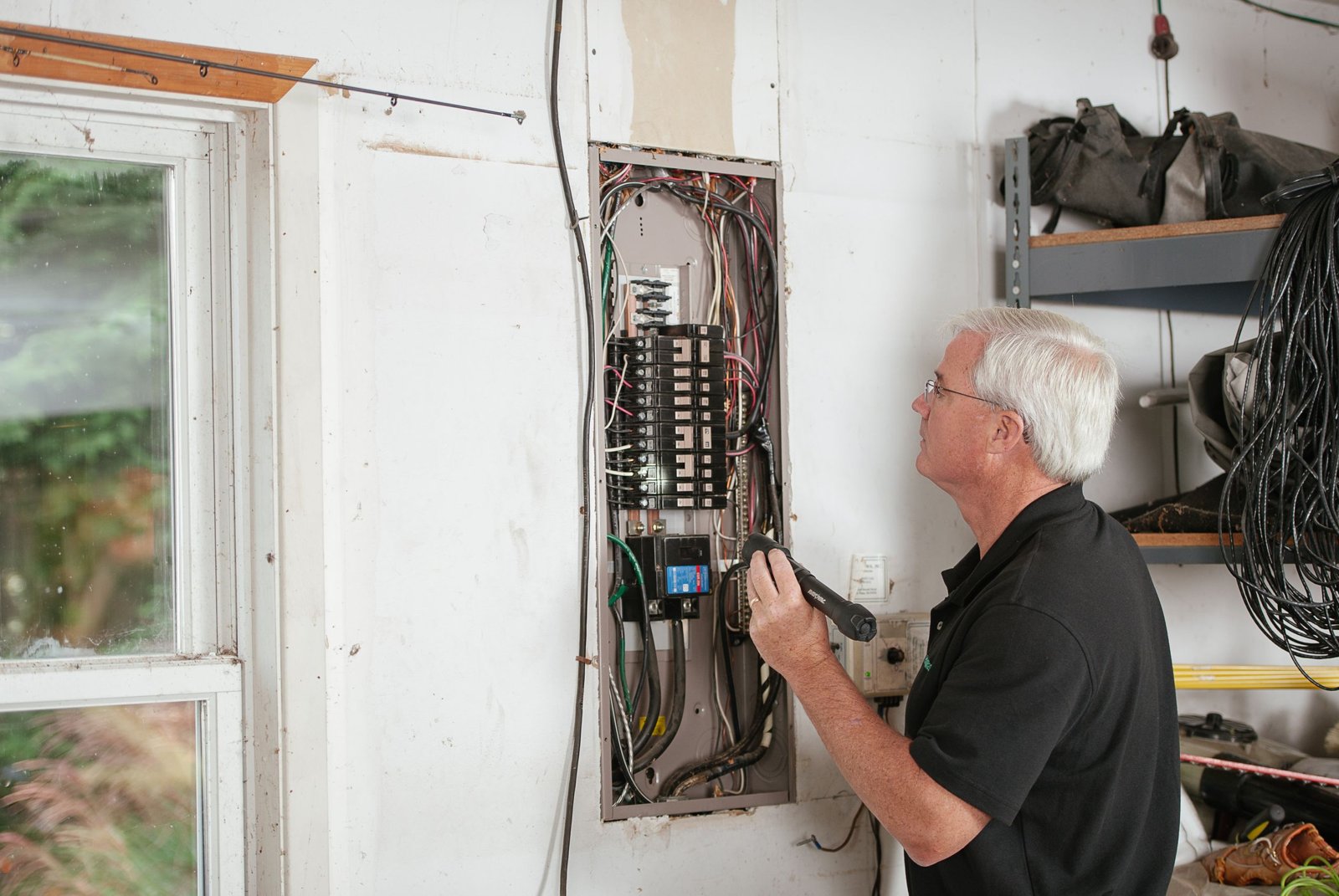

Norme du tableau électrique
Norme tableau électrique : différentiels 30 mA, 8 circuits maximum, réserve de 20 %, emplacement et attestation. Les règles NF C 15-100 de 2024 expliquées.
8 min de lecture
4,8sur 5502 votes
- 4,8Klecteurs
- 4en ce moment
- 102partages
En France, le tableau électrique d’un logement doit respecter la norme NF C 15-100, dont la version actuelle a été publiée par l’AFNOR le 23 août 2024 sous la forme d’une série de 21 textes. Pour une maison ou un appartement, l’essentiel tient en quelques règles : au moins deux interrupteurs différentiels 30 mA, dont un de type A, huit circuits au maximum derrière chacun d’eux, et une réserve de place pour les ajouts futurs. L’emplacement du coffret, l’appareillage modulaire et le disjoncteur d’abonné sont eux aussi encadrés. Voici comment lire ces exigences, que l’on construise, que l’on rénove ou que l’on ouvre simplement la porte de son tableau.
- Texte de référence : série NF C 15-100 du 23 août 2024, les règles du tableau étant regroupées dans sa partie 10.
- Protection des personnes : deux dispositifs différentiels 30 mA au minimum, dont un de type A, dans tout logement.
- Répartition : huit circuits au plus par différentiel.
- Place disponible : 20 % d’emplacements libres en maison individuelle, 6 modules en logement collectif.
Pourquoi la NF C 15-100 a changé de forme en 2024
Pendant plus de vingt ans, installateurs et particuliers se sont appuyés sur un document unique datant de 2002, complété au fil du temps par des amendements successifs. Retrouver la règle applicable à un point précis demandait de croiser plusieurs textes, ce qui compliquait la vie de tout le monde, y compris celle des propriétaires qui voulaient simplement comprendre ce que l’électricien leur proposait.
Le 23 août 2024, l’AFNOR a remplacé cet ensemble par une série de 21 textes distincts. Bonne nouvelle pour les foyers : le fond des exigences reste globalement stable. C’est surtout leur rangement qui a bougé, et tout ce qui concerne le tableau se trouve désormais dans la partie 10.
Une conséquence pratique passe souvent inaperçue. L’attestation de conformité remise en fin de chantier doit mentionner la version de la norme appliquée. Si le document reste muet sur ce point, mieux vaut poser la question à l’installateur avant de valider la réception des travaux.
Les exigences chiffrées du tableau d’un logement
Quatre éléments structurent un tableau conforme. Le tableau ci-dessous les résume avec, pour chacun, la raison d’être qui aide à ne pas les vivre comme de simples contraintes.
| Élément | Ce que demande la norme | Intérêt au quotidien |
|---|---|---|
| Différentiels 30 mA | Deux au minimum, dont un de type A | Un défaut d’isolement ne prive pas toute la maison de courant, et le type A couvre les appareils dont l’électronique réclame une détection plus fine |
| Circuits par différentiel | Huit au maximum, répartis sur au moins deux dispositifs | Un déclenchement ne coupe qu’une partie des pièces |
| Réserve d’emplacements | 20 % en individuel, 6 modules en collectif | Ajouter un circuit plus tard sans changer de coffret |
| Disjoncteur d’abonné | Obligatoire | Couper l’ensemble de l’installation d’un seul geste |
Ces valeurs sont des planchers, pas des objectifs. La règle des huit circuits a une conséquence mécanique : dès que l’installation dépasse seize circuits, un troisième différentiel devient nécessaire. Une maison avec chauffage électrique, cuisine très équipée, atelier ou dépendance atteint ce seuil plus vite qu’on ne l’imagine.
La réserve de 20 % mérite aussi qu’on s’y arrête. Elle évite le scénario classique où l’arrivée d’une borne de recharge, d’une pompe à chaleur ou d’un abri de jardin électrifié oblige à remplacer un coffret saturé, ou pire, à bricoler un raccordement sur un circuit existant.
Où installer le coffret et comment garder un accès facile
La norme encadre l’emplacement et la hauteur de pose du tableau. Dans les faits, l’objectif est simple : chacun dans la maison doit pouvoir l’atteindre rapidement, sans déplacer un meuble ni sortir un escabeau, et le repérer même dans la pénombre d’une coupure. Un tableau relégué au fond d’un placard encombré ou derrière une porte de cellier fermée à clé pose problème le jour où il faut réarmer un disjoncteur en urgence.
Quelques réflexes de bon sens complètent le texte. On évite de faire passer des canalisations d’eau munies de raccords juste au-dessus du coffret, puisqu’une fuite goutte à goutte finit toujours par trouver le chemin le plus gênant. On préfère un local sec et tempéré à un garage humide. Et l’on garde devant le tableau un espace dégagé, ce qui paraît évident jusqu’au jour où une étagère vient s’y installer.
Le cas des maisons qui accueillent du public, comme une chambre d’hôtes ou un gîte, appelle davantage de prudence. Pour les établissements recevant du public, l’article EL 9 de l’arrêté du 25 juin 1980 prévoit qu’un tableau dit normal soit placé dans un local de service électrique, dans un local ou un dégagement non accessible au public, ou dans un espace accessible au public sous certaines conditions. Le classement d’un hébergement en ERP dépend de sa situation précise : un professionnel ou la mairie aide à savoir si ces règles s’appliquent.
À lire aussi
Cuisine et repas conviviaux : penser les circuits avant d’inviter
La cuisine est la pièce qui sollicite le plus le tableau. Four, plaque de cuisson, lave-vaisselle disposent en principe de circuits spécialisés, mais les prises du plan de travail et de la salle à manger restent partagées entre une foule de petits appareils. Tant que l’on cuisine seul, l’équilibre tient. C’est lorsque la maison se remplit que les limites apparaissent.
Ceux qui composent leurs plateaux d’hiver et préparent leurs soirées raclette avec les meules repérées chez les-saveurs-fromageres le constatent souvent : l’appareil chauffant posé au centre de la table se branche sur une rallonge reliée à la même prise que la bouilloire ou le four d’appoint, et le disjoncteur finit par sauter en plein repas.
La répartition imposée par la norme prend ici tout son sens. En reliant les prises de la cuisine et celles de la salle à manger à deux différentiels différents, un déclenchement laisse au moins une pièce éclairée et alimentée. Prévoir une prise dédiée près de la table, lors d’une rénovation, supprime les rallonges qui traversent le passage. Le réfrigérateur et le congélateur gagnent également à ne pas dépendre du même dispositif que les prises les plus sollicitées : une coupure passée inaperçue pendant un week-end d’absence se paie en denrées perdues.
Rénover une installation ancienne sans tout casser
Un tableau posé avant la refonte de 2024 n’est pas, par principe, devenu dangereux du jour au lendemain. La norme s’applique d’abord aux installations neuves et aux rénovations, et le fond technique a peu évolué entre l’ancienne et la nouvelle présentation. Ce constat ne dispense pas de regarder l’état réel du coffret, car certains signaux appellent l’avis d’un électricien qualifié :
- des fusibles en porcelaine ou des coupe-circuits anciens à la place de disjoncteurs modulaires ;
- l’absence de tout interrupteur différentiel 30 mA ;
- des disjoncteurs qui chauffent, noircissent ou dégagent une odeur de plastique ;
- des déclenchements répétés sans cause identifiée ;
- des circuits ajoutés au fil des années sans repérage, avec des fils qui sortent du coffret.
Une rénovation partielle reste possible : on peut remplacer le tableau en conservant une partie des circuits, à condition que l’ensemble soit vérifié. Les travaux sur le tableau exposent à un risque d’électrocution et d’incendie ; ils relèvent d’un professionnel, d’autant que l’attestation de conformité et l’assurance habitation peuvent être en jeu.
Repérage, schéma et attestation : ce que doit contenir votre dossier
Un tableau conforme se reconnaît aussi à sa lisibilité. Ouvrir la porte du coffret devrait suffire pour comprendre quel disjoncteur commande quelle partie de la maison. Voici ce qu’un propriétaire peut contrôler sans toucher à rien :
- Chaque disjoncteur porte une étiquette claire, du type « prises cuisine » ou « chambre parentale », plutôt qu’un numéro sans légende.
- Le schéma de l’installation est rangé à proximité du tableau, souvent dans une pochette fixée à la porte.
- Les différentiels disposent d’un bouton test, à actionner régulièrement pour vérifier qu’ils coupent bien.
- Les emplacements vides sont fermés par des obturateurs, ce qui empêche tout contact avec les parties sous tension.
- L’attestation de conformité, conservée avec les papiers de la maison, indique la version de la NF C 15-100 retenue.
Ce dossier sert bien au-delà des travaux. Il facilite l’intervention d’un dépanneur, rassure un acquéreur lors d’une vente et évite de chercher à tâtons le bon disjoncteur le soir où une ampoule claque au-dessus de l’escalier.
Combien de disjoncteurs différentiels prévoir dans une maison ?
Le minimum est de deux interrupteurs différentiels 30 mA, dont un de type A. Comme chacun ne peut protéger que huit circuits, une maison qui en compte davantage en demande un troisième, voire plus.
Un particulier a-t-il le droit de changer lui-même son tableau électrique ?
Aucune règle générale ne l’interdit dans un logement privé, mais l’opération est risquée et engage la sécurité de tous les occupants. Faire intervenir un électricien permet d’obtenir une installation vérifiée et une attestation de conformité, utile notamment vis-à-vis de l’assureur.
Le passage à la version de 2024 rend-il un tableau récent non conforme ?
Non, en règle générale. Les exigences de fond sont restées stables, seul leur classement a changé. Un tableau installé correctement selon l’édition précédente conserve sa logique de protection ; c’est lors de nouveaux travaux que la version en vigueur s’applique.
À quoi servent les emplacements vides dans le coffret ?
Ils constituent la réserve exigée par la norme : 20 % en maison individuelle, 6 modules en logement collectif. Cette marge permet d’ajouter un circuit, par exemple pour un nouvel équipement extérieur, sans remplacer le tableau.
